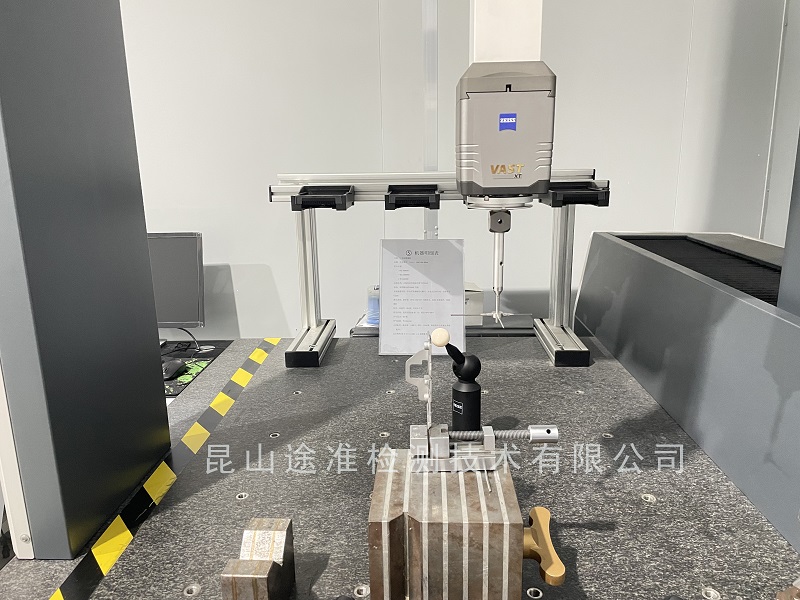

三坐標測量儀在測量工件時候需要了解的一些基本狀況
1.產品測量中形位公差的直線度是多少？
2.直線度的作用：當被測直線上的采點數目超過(包括)三個時，可以評估它的直線度。
3.三坐標測量機在給定方向上的直線度操作步驟：
1.測量和生成想評價的直線。
2.根據技術文件要求的方向(XY平面、 YZ平面或 XZ平面)選擇正確的投影面，如果技術文件中要求的方向與當前坐標系的方向不一致，則在評定前必須按要求確定合適的坐標系)。選定的投影面應與被測直線和被測直線所形成的平面平行。
比如，當直線與 X軸平行，而測量方向與 Z軸平行時， XZ面應被選取。
3.使用鼠標、形位公差菜單下的“直線度”選項或在“形狀公差”工具條中相應的圖標按鈕按順序單擊
注：在測量程序中對給定方向的直線作直線度評定時，首先要選擇正確的投影面，然后再進行直線度指示。
4.如何使用 DMIS三坐標測量軟件測量工件直線度：
AC-DMIS系統把直線度區分為兩種情況：即給定方向和任意方向，它們的公差帶分別是兩個平行平面間的區域和一個圓柱面內的區域。
